eco-Air Baureihe Flat Industrielle, luftgekühlte Verflüssiger

Im Gegensatz zu anderen derzeit auf dem Markt erhältlichen Trockenkühlprodukten garantieren die Aggregate der EVAPCO eco-Air Baureihe zu 100% die Leistungskennzahlen. Für jedes eco-Air-Aggregat gilt EVAPCO´s exklusive thermische Leistungsgarantie zu 100%, womit Sie sicher sein können, die ideale Kühllösung für Ihre Bedarfsfälle auszuwählen.

  • 100 %iger Trockenbetrieb
  • 304L Edelstahlrohre als Standard
  • Aluminium-Lamellen serienmäßig
  • Kapazitätsbereich von 53 bis 981 kW
  • IBC-konform mit Erdbebensicherheitsfaktor 1.5
  • Geringer Wartungsaufwand
  • Lieferung in einem Stück, einbaufertig
  • Niedrige Bauweise

evapco eco air flat dry condenser

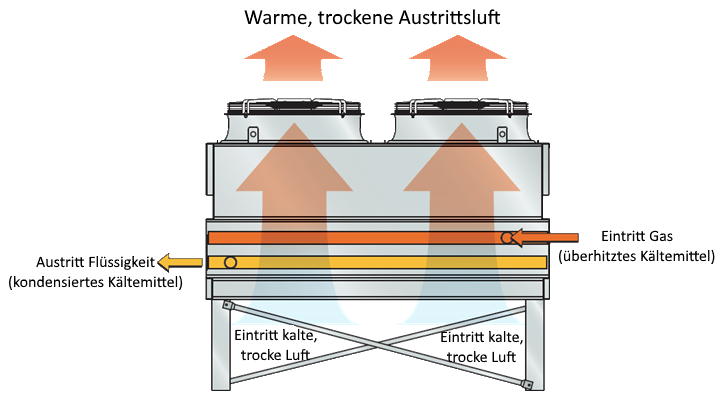

Überhitzter Kältemitteldampf gelangt in die Anschlüsse des Eingangssammlers. Die Wärme des Mediums wird durch die Rohroberfläche an die Lamellen abgegeben. Über den oben am Aggregat befindlichen Ventilator wird Umgebungsluft angesaugt und über die Wärmetauscheroberfläche verteilt. Die Wärme des Mediums wird an die Luft übertragen und in die Atmosphäre abgegeben. Das kalte Prozessmedium verläßt das Aggregat durch die Austrittsanschlüsse.

Fortschrittliche Motortechnologie

evapco electronically commutated

Erhältlich mit elektrisch kommutierten (EC) oder IEC-Ventilatormotoren.

Die Motoren der eco-Air-Baureihe sind werkseitig gemäß amerikanischen UL-Standards vorverdrahtet, wodurch die Kosten für eine bauseitige Verdrahtung reduziert werden. Alle elektrischen Komponenten sind standardmäßig bis zu einem gemeinsamen Klemmenkasten verbunden. Sofern EVAPCO´s Steuerung hinzugefügt wird ist beides gegeben: Gänzliche Leistungsregelung bei lediglich einem bauseitig erforderlichen Anschluss der Zuleitung.

IEC
  • Direktantrieb mit höchstem Wirkungsgrad
  • Wartungsfreie, geschlossene Lager
  • FU-geeignet
  • Extrem widerstandsfähig
EC

EC-Motoren sind die neueste Entwicklung in Sachen Energieeinsparung und Drehzahlregelung.

Die hocheffizienten „Wing Tip“-Ventilatorflügel arbeiten bis zu 3 dB geräuscharmer als herkömmliche Flügelventilatoren mit optimalem Energieverbrauch bei Reduzierung der Ventilatordrehzahl.

  • Wartungsfrei
  • Integrierte Drehzahlregelung
Fortschrittliche Konstruktion
Hochwertige Edelstahl-Technologie
  • Serienmäßige Ausführung mit Edelstahlrohren Typ 304L
  • Erfüllt die ASME B31.5 Vorschriften hinsichtlich der Kältemittel-Rohrleitungsführung
  • Verfügbar in 16 mm Außendurchmesser
Rohrschlangenkonstruktion

Durch den Einsatz einer Modellierungssoftware für numerische Strömungsdynamik (CFD), einer Finite-Elemente Wärmeübertragungs-Analyse sowie urheberrechtlich geschützte Methoden zur Kalkulation der Rohrschlangenleistung haben EVAPCO´s Ingenieure entscheidende Konstruktionselemente entwickeln können, um die Leistung berippter Rohrschlangen zu verbessern. In EVAPCO´s hochmodernen Forschungslaboren wurde die umfangreiche Computermodellierung durch Auswertung der Rohrschlangenleistung verfeinert und verifiziert.

Abdeckungen der Coil-Rücklaufbögen

Schützen die Coil-Rücklaufbögen im laufenden Betrieb

Einfache Montage

Alle Aggregate lassen sich konstruktionsbedingt in einem Stück transportieren und installieren

Gabelführung für Stapler

Standard bei allen Aggregaten bis zu 8 Metern Länge

Einzelne Motor-Trennschalter

evapco motor disconnects

An jedem Ventilatormotor montiert, um jeden einzelnen Motor elektrisch zu isolieren.

Epoxydbeschichtete Lamellen

epoxy coated fins eco air solutions evapco

  • Erhöhte Korrosionsbeständigkeit
  • Keine Beeinträchtigung der Kapazität
EVAPCO´s Steuerung

evapco control package

EVAPCO´s Steuerung ist werkseitig montiert und verdrahtet, sofern Konfiguration und Versandbedingungen dies zulassen.

Ermöglicht die Steuerung des Betriebsablaufs und der Lüfterdrehzahl auf Basis von Echtzeit-Wärmelasten und Umgebungsbedingungen.

  • EVAPCO SPS-Steuerung
  • Integration des Prozessleitsystems
  • Ventilatordrehzahlregelung
  • Option EC Motor: Modbus-Steuerung des EC-Ventilators
  • Option IEC Motor: Ventilatordrehzahlregelung über Frequenzumformer mit Bypass
  • UL gelistet (US-Standard!)
  • IEC 3R Nennleistung ???
  • Thermischer Überlast- und Kurzschlussschutz für jeden Motor
  • Betriebs- und Störmeldeleuchten an der Außenseite des Gehäuses
  • Kältemitteldrucksensor (lose beigelegt)
  • Umgebungstemperaturfühler
  • Regen-/Sonnenschutz (optional)
